ESTUDO DE CASO WORTEC
Desta vez time WorTEC Bombas elaborou um projeto para uma unidade do Senai de Minas Gerais, um SKID para estudos, trata-se de uma bancada didática com bombas, tubulações e um tanque.
O equipamento permite ligações em série, paralelo e funcionamento individual.
O conjunto possui um painel de controle com inversores individuais para cada motor, válvulas para abertura e direcionamento do fluxo de água, manômetros, vacuômetros e sensor de vazão que permite leituras de valores e levantamento de curvas características.
ESPECIFICAÇÃO DAS BOMBAS:
As bombas devem cumprir alguns requisitos relacionados à altura manométrica e vazão definida, abaixo os dados de cada bomba.
Bomba 01 – Altura Manométrica de 20 mca e Vazão de 4m³/h.
Bomba 02 – Altura Manométrica de 20 mca e Vazão de 2m³/h.
EQUIPAMENTOS UTILIZADOS:
Com relação as BOMBAS UTILIZADAS, foram duas KSB Meganorm METN040-025-200 GG;
MOTO ELÉTRICO: Utilizamos um WEG 1,5 CV – 4 POLOS;
MATERIAL CONSTRUTIVO DA BOMBA: Corpo em Ferro Fundido (A48CL35B) / Rotor em Ferro Fundido (A48CL35B);
VEDAÇÃO: Selo Mecânico Simples BVPGG.
ESPECIFICAÇÃO DA BANCADA:
- Estrutura em aço carbono;
- Tubulações em aço carbono galvanizados;
- Tanque/reservatório de 500 Litros;
- Conjunto de flanges de aço carbono zincada com rosca;
- Conexões roscadas de aço carbono zincada;
- Rodízios para bancada, fixo/giratório;
- Pintura das tubulações e estrutura utilizando tintas industriais epóxi.

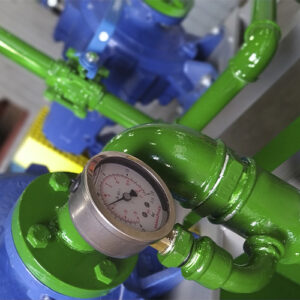

ESPECIFICAÇÃO DO MANÔMETRO UTILIZADOS:
- Manômetro com enchimento de glicerina;
- Faixa de Temperatura: Máx. +60 °C, ambiente -20 °C a +60 °C;
- Conexão: Rosca macho BSP cilíndrica;
- Vedação: Vedação plana com pino;
- Norma: EN 837-1;
- Amortecimento: Por enchimento de glicerina.
ESPECIFICAÇÃO DO MEDIDOR DE FLUXO:
- Pressão máxima de trabalho: 20 BAR;
- Comprimento: 10 cm;
- Precisão de medição: ± 1%;
- Repetibilidade: ± 0.5%;
- Pressão máxima de trabalho: 20 BAR;
- Tensão de funcionamento: 2.3-3.3 V;
- Faixa de vazão: 10-120L/MIN;
- Unidades de medida disponíveis: L/L, gal/GAL, pint/PTS, quart/QTS.

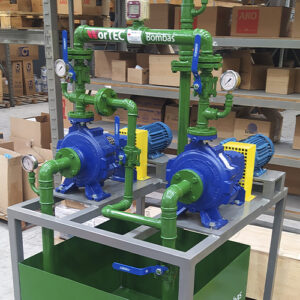

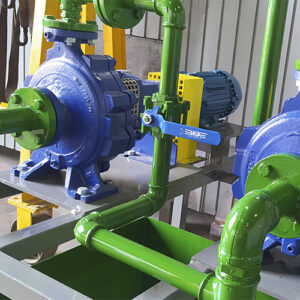

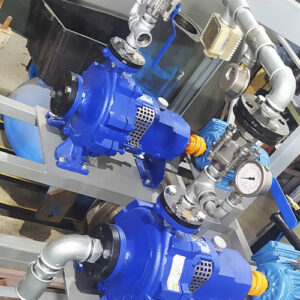

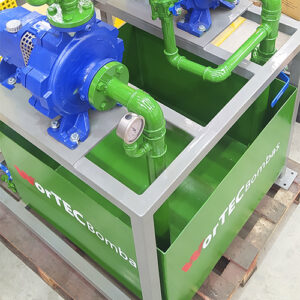

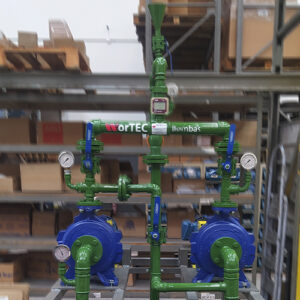

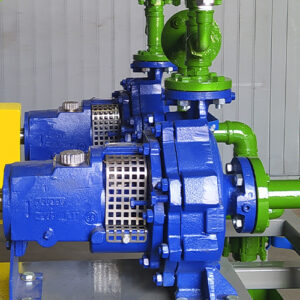

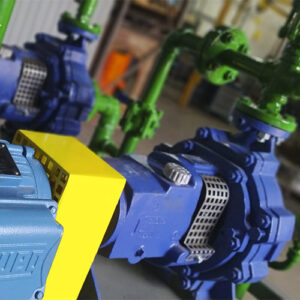

GALERIA DE FOTOS DO PROJETO CONCLUÍDO
Tem alguma necessidade quanto a projetos ou equipamentos industriais?
Entre em contato, somos o distribuidores autorizados KSB.
Colaboração de:
Luiz Wagner – Marketing
Felipe Miranda – Engenharia de Aplicação
