BOMBA SUBMERSÍVEL – AMAREX KRT N BR
APLICAÇÕES
As bombas WorTEC KRT Amarex KRT N Submersíveis são indicadas para todos os tipos de esgotos e efluentes, em estações de tratamento de água, em indústrias, particularmente para esgoto bruto não tratado, ativados e lodos, processos industriais e águas de despejo.
CARACTERÍSTICAS OPERACIONAIS
| Parâmetro | Descrição | |
|---|---|---|
|
Vazão |
Q [m3/h] |
≤ 400 |
|
Altura Manométrica |
H [m] |
≤90 |
|
Temperatura |
T [ºC] |
≤ + 40 |
|
Motores |
P2 [hp] |
≤ 35 |
|
“ |
P2 [kW] |
≤ 26 |
FOLDER COM MAIS INFORMAÇÕES SOBRE A AMAREX KRT
DESCRIÇÃO GERAL
É apropriada para instalação submersa em poços úmidos, sendo disponível nas versões: móvel e fixa. Além disto, são disponíveis versões com rotor tipo vórtex (F), pá única (E), pá única aberto (D), com 2 ou 3 palhetas (K), e triturador (S).

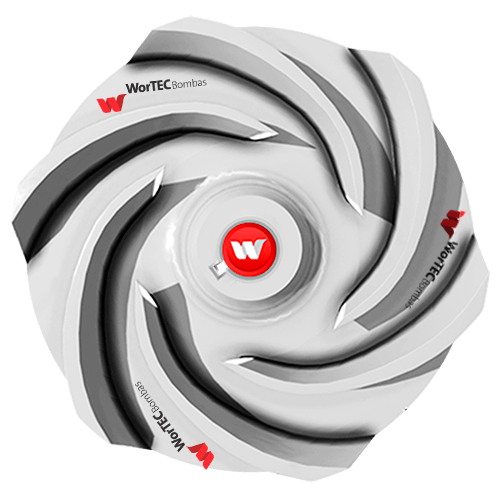

ROTORES
ROTOR VORTEX
(Rotor tipo F/F-max)
Rotor com Contador
(Rotor tipo S/S-max)
Rotor com palheta única
(Rotor tipo E/E-max)
Rotor fechado com 2 ou 3 Palhetas
(Rotor tipo K/K-max
Rotor aberto de palheta única (sob consulta)
(Rotor tipo D)
*Posicione o mouse sobre os hotspots e saiba de mais detalhes

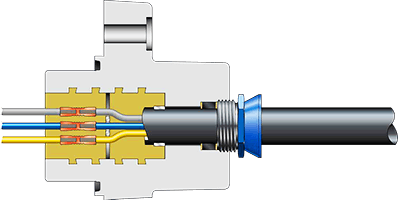

Prensa cabo de borracha
Isolamento do cabo de saída
Corpos individuais são fundidos em resina epóxi
Corpos individuais são conectados com luva de compressão.
Acoplada diretamente a motor elétrico em 04 tensões com opções de classe de isolamento F ou H, sem classificação de eficiência ou IE3, opcional motor com isolação F sem classificação de eficiência e sem proteção térmica, trifásico, classe de vedação IP68.
Vídeo detalhado de funcionamento

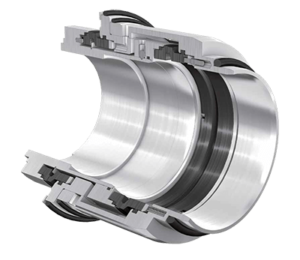

SELO MECÂNICO
Vedação do eixo através de 2 selos mecânicos sendo independente do sentido de rotação lubrificados com óleo atóxico ou selo mecânico encapsulado (sob consulta).
Mancal do lado bomba com rolamentos de esfera lubrificados à graxa, podem ser lubrificados. Mancal do lado motor com rolamentos de rolos lubrificados à graxa livre de manutenção.
*Posicione o mouse sobre os hotspots e saiba de mais detalhes
Anel Primário
Anel de encaixe/Dois selos componentes estacionários = sem contato com o eixo
O-Ring
Mola em espiral
Luva do Eixo

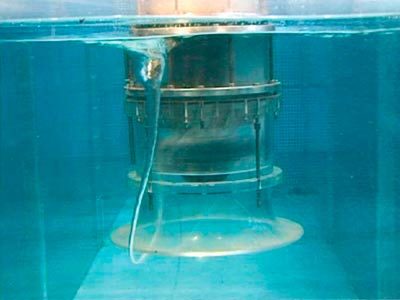

FOTOS DA KRT AMAREX
Abaixo vemos algumas fotos da bomba que utilizamos para demonstração em nossa planta
CHAVE DE CÓDIGOS
Exemplo: Amarex KRT N F 050-216/1122BRSTD60G-0130P.
| Designação | Descrição | |
|---|---|---|
|
F |
Tipo de Rotor |
|
|
“ |
S/S-Max (Rotor com Cortador) |
|
|
“ |
F/F-Max (Rotor Vortex) |
|
|
“ |
E/E-Max (Rotor de palheta única) |
|
|
“ |
D (Rotor aberto de palheta única) |
|
|
“ |
K/K-Max (Rotor fechado com 2 ou 3 palhetas) |
|
|
050 |
Diâmetro nominal do bocal de recalque [mm] |
|
|
216 |
Diâmetro nominal do rotor [mm] |
|
|
112 |
Tipo de carcaça do motor |
|
|
2 |
Número de polos |
|
|
STD |
Classificação da eficiência do motor |
|
|
“ |
IE3 – Premium Efficiency (Classificação da eficiência do motor) |
|
|
“ |
STD – Sem classificação de eficiência |
|
|
Frequência (Hz) |
50 |
|
|
“ |
60 |
|
|
G |
Materiais |
|
|
“ |
Versão padrão, maior parte dos componentes em contato com o fluído bombeado em ferro fundido |
|
|
O130 |
Diâmetro do Rotor |
BENEFÍCIOS DA BOMBA
- Entrada de cabo resinado com resina absolutamente estanque à água que impedem a entrada de água no motor, mesmo em caso de ruptura do cabo;
- Operação garantida por sensores de umidade que sinalizam qualquer entrada de umidade no motor;
- Operação confiável e garantida por sensores que monitoram a temperatura do motor e evitam superaquecimento;
- O design de baixa manutenção sem obstrução com grandes passagens livres reduz o risco de obstrução e consequentemente o trabalho de manutenção;
- Ótima eficiência hidráulica e energética por motores de alta eficiência e sistema hidráulicos variáveis;
- Longa vida útil devido a componentes resistentes a corrosão em aço inoxidável.

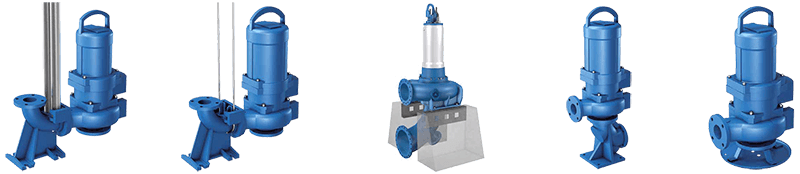

TIPOS DE INSTALAÇÃO
01 Instalação (S)
02 Instalação (P)
As bombas podem ser instaladas de 2 formas, confira os Tipos de Instalação.
- 01 Instalação S: Estacionária para poço úmido sem câmara de resfriamento, com cabo ou tubo guia.
- 02 Instalação P: Instalação transportável.
Instalação tipos P e S, são projetadas para operação continuamente submersa.
O motor é resfriado pelo fluido bombeado na superfície do motor.
Operação com o motor fora do fluido bombeado é possível por curtos períodos.
Instalação molhada (instalação tipo S)
- Bomba completa com os cabos (comprimento padrão 10m);
- Adaptador (Garra) com as juntas e fixações;
- Corrente de içamento;
- Curva de saída com os elementos de fixação e vedação;
- Tubo guia.
Instalação móvel (instalação tipo P)
- Bomba completa com os cabos (comprimento padrão 10m);
- Pé de apoio em aço carbono.

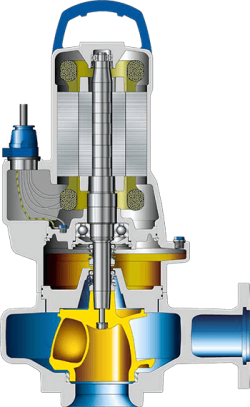

VISTA DE CORTE
*Posicione o mouse sobre os hotspots e saiba de mais detalhes
CABO ELÉTRICO
MOTOR
EIXO
TAMPA DE PRESSÃO
CORPO ESPIRAL
ROTOR
SELO MECÂNICO

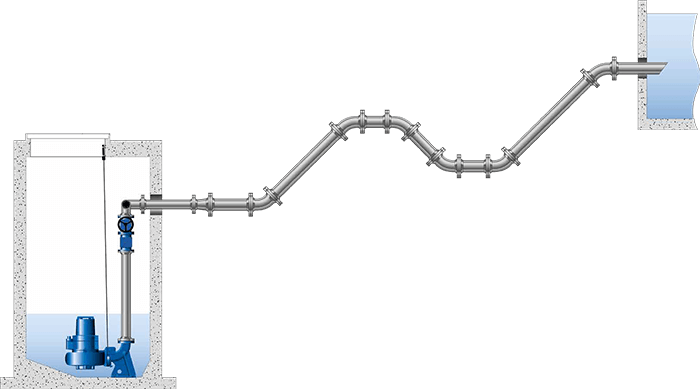

ESQUEMA DE INSTALAÇÃO
This is the heading

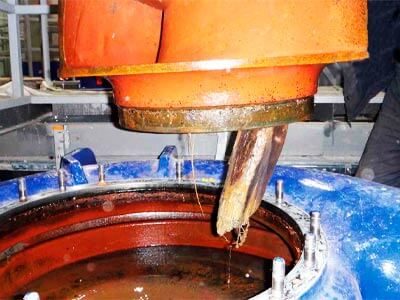

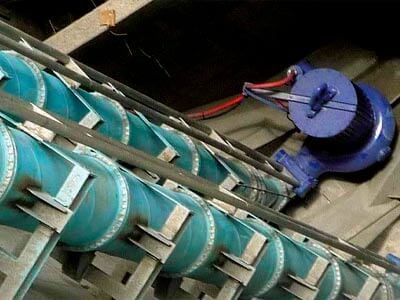

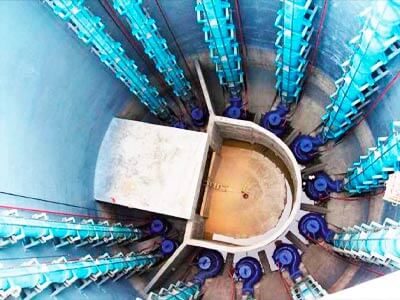

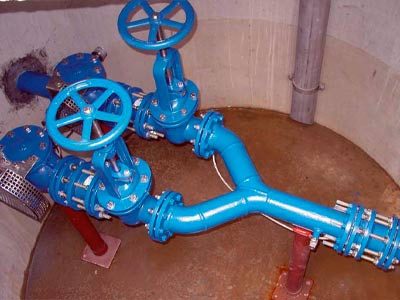

APLICAÇÕES
Algumas aplicações em que as bombas KRT foram aplicadas com sucesso.
Em resumo as bombas KRT são a solução ideal para sua aplicação de saneamento básico, além de outras.
